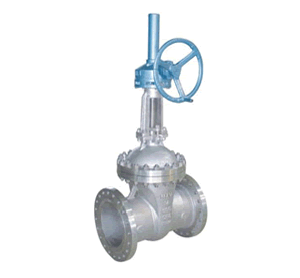

【Z541H伞齿轮传动闸阀执行标准】 1．设计制造: GB／T 12234-89 2．结构长度：GBlT12221-89 3．法兰连接尺寸:GBlT 9113-2000,也可按用户要求采用JBlT74-94或HG20592-97标准生产。 4．阀体材料: WCB. ZGICr5Mo、ZG12CrMoV CF8、CF8M. CF3、CF3M
【产品应用范围】 安装水、汽管道上，作启闭装置用。
【伞齿轮闸阀具有以下优点】 1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。 2、开闭较省力。 3、介质流向不受限制 , 不扰流、不降低压力。 4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
【伞齿轮闸阀安装须知】 1. 阀门安装时必须垂直安装在水平管道上，介质可以从任何一侧进入。管道冲洗干净后，可案卷阀门。 2. 此阀在使用时，应全开或全关，不能作调节阀使用
【闸阀的优点】 (1) 流体阻力小 因为闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，所以流体阻力小。 (2) 启闭力矩小,开闭较省力 因为闸阀启闭时闸板运动方向与介质流动方向相垂直、与截止阀相比，闸阀的启闭较省力。 (3)介质流动方向不受限制，不扰流、不降低压力介质可从闸阀两侧任意方向流过、均能达到使用的目的．更适用于介质的流动方向可能 改变的管路中。 (4) 结构长度较短 因为闸阀的闸板是垂直置于阀体内的，而截止阀阀瓣是水平置于阀体内的，因而结构长度比截止阀短。 (5) 密封性能好 全开时密封面受冲蚀较小。 (6) 全开时，密封面受工作介质的冲蚀比截止阀小。 (7) 体形比较简单，铸造工艺性较好。 【性能参数】 型号 | PN | 工作压力/MPa | 使用温度/℃ | 适用介质 | Z540H-16C-160 | 16-160 | 1.6-16.0 | ≤425 | 水、蒸汽、油品 | Z540Y-16C-160 | 16-160 | 1.6-16.0 | ≤425 | 水、蒸汽、油品 | Z540H-16I-160 | 16-160 | 1.6-16.0 | ≤550 | 蒸汽、油品 | Z540W-16P-40P | 16-40 | 1.6-4.0 | ≤150 | 腐蚀性介质 | Z540Y-16P-160P | 16-160 | 1.6-16.0 | ≤150 | 腐蚀性介质 | Z540W-16R-40R | 16-40 | 1.6-4.0 | ≤150 | 腐蚀性介质 | Z540Y-16R-160R | 16-160 | 1.6-16.0 | ≤150 | 腐蚀性介质 |
【主要零件材料】 型号 | 材料 | 阀体、阀盖、闸板 | 阀杆 | 密封面 | 填料 | Z540H-16C-160 | 碳素钢 | 铬不锈钢 | 堆焊铁基合金 | 柔性石墨 | Z540Y-16C-160 | 碳素钢 | 铬不锈钢 | 堆焊硬质合金 | 柔性石墨 | Z540H-16I-160 | 铬钼钢 | 铬钼钢 | 堆焊硬质合金 | 石墨盘根 | Z540W-16P-40P | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | 堆焊硬质合金 | 聚四氟乙烯 | Z540Y-16P-160P | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | 堆焊硬质合金 | 聚四氟乙烯 | Z540W-16R-40R | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | 堆焊硬质合金 | 聚四氟乙烯 | Z540Y-16R-160R | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | 堆焊硬质合金 | 聚四氟乙烯 |
【主要外形和连接尺寸】 公称通径 | 主要外形尺寸和连接尺寸 | L | D | D1 | D2 | b | Z-d | H | Z540H-16C | 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 730 | 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 897 | 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1032 | 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1170 | 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1330 | 450 | 650 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1541 | 500 | 700 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1676 | 600 | 800 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1874 | 700 | 900 | 910 | 840 | 788 | 50-5 | 24-Φ36 | 2083 | 800 | 1000 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2400 | Z540H-25 | 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 730 | 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 897 | 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1032 | 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1170 | 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1330 | 450 | 650 | 660 | 600 | 555 | 50-4 | 20-Φ34 | 1541 | 500 | 700 | 730 | 660 | 610 | 52-4 | 20-Φ36 | 1676 | 600 | 800 | 840 | 770 | 718 | 56-5 | 20-Φ41 | 1874 | 700 | 900 | 955 | 875 | 815 | 60-5 | 24-Φ42 | 2083 | 800 | 1000 | 1070 | 990 | 930 | 64-5 | 24-Φ48 | 2400 | | | | | | | | | |

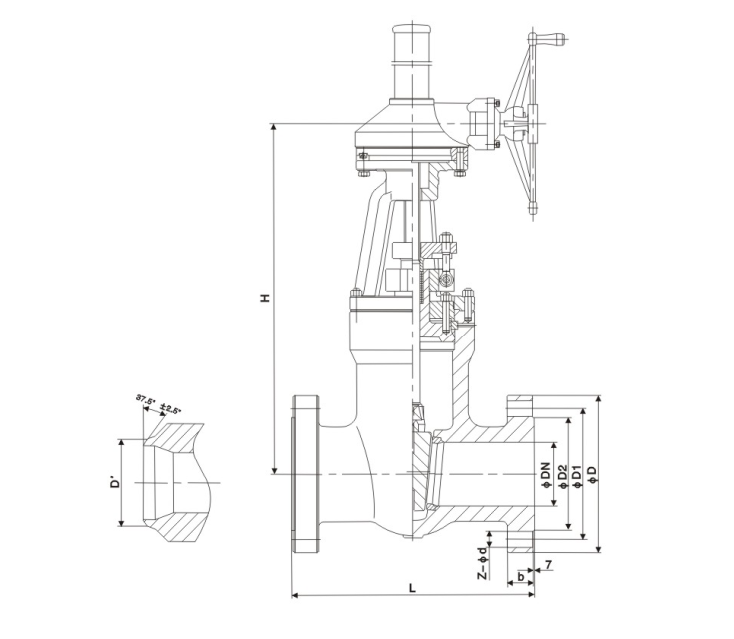

【结构图片】
|
